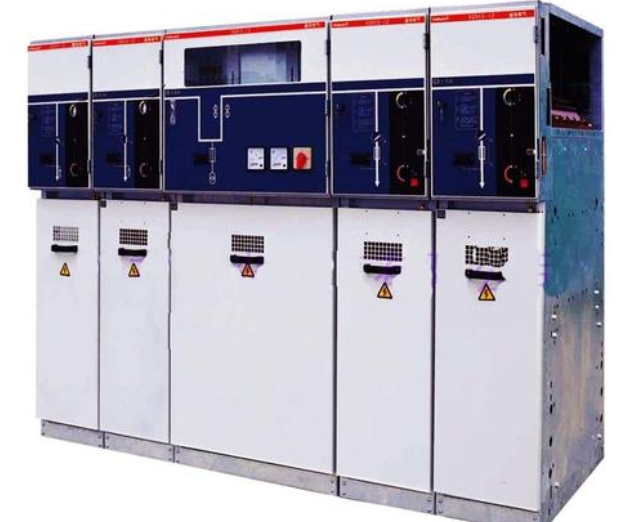

高壓開關柜的“聯鎖”是保證電力網安全運行、確保設備和人身安全、防止誤操作的重要措施。今天我們廣州高低壓配電柜就為大家簡單地介紹一下五防聯鎖的一些功能。
GB3906--1991《3~35千伏交流金屬封閉開關設備)對此作了明確規定。一般把“聯鎖”描述為:防止誤分、誤合斷路器;防止帶負荷分、合隔離開關;防止帶電掛(合)接地線(接地開關);防止帶接地線(開關)合閘;防止誤入帶電間隔。上述五項防止電氣誤操作的內容,簡稱“五防”?!拔宸馈毖b置一般司分為機械、電氣和綜合三類。目前,市場上高壓開關柜類型很多,大多數都有軸完善的聯鎖方式。
五防的概念: 1.防帶負荷分合隔離開關; 2.防誤分、誤合斷路器; 3.防帶負荷合閘接地開關; 4.防接地開關閉合時送負荷; 5.防誤入帶電間隔。
五防鎖就是為實現以上五防措施,而安裝的鎖具,具體要實現五防的功能還需要配合微機五防系統或通過嚴格的人員五防操作規則來實現。
1、斷路器手車在試驗或工作位置時,斷路器才能進行合分操作,而且在斷路器合閘后,手車無法移動,防止了帶負荷誤推拉斷路器。
2、僅當接地開關處在分閘位置時,斷路器手車才能從試驗、斷開位置移至工作位置;僅當斷路器手車處于試驗、斷開位置時,接地開關才能進行合閘操作(接地開關可帶帶電壓顯示裝置)。實現了防止帶電誤合接地開關。
3、接地開關處于分閘位置時,下門及后門都無法打開,防止了誤入帶電間隔。
4、斷路器手車確實在試驗或工作位置,而沒有控制電壓時,僅能手動分閘,不能合閘。
5、斷路器手車在工作位置時,二次插頭被鎖定不能拔除。
